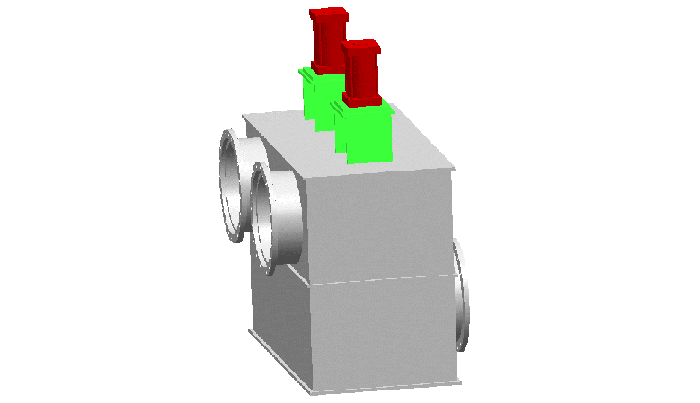

LSP23Z型三通快速換向閥

產品分類：換向閥

訂購熱線：0510-88818999

跟此產品相關的產品

: LSP23N型三通快速換向閥

: LSP23V型三通快速換向閥

: LSP23A型三通快速換向閥

產品詳情

產品展示 /PRODUCT EXHIBITION

1.概述

LSP23三通快速換向閥適用于鋼鐵冶金，石油化工，有色冶金，機械行業的各種蓄熱式工業爐窯的換向裝置上，作為蓄熱式高溫燃燒器的煤氣或空氣與煙氣的切換。該系列閥結構簡單、運動件少、以密封可靠、動作時間短、無泄漏、工作壽命長等優點。它有先快速截止后快速換向功能，可以實現超溫快速切斷排煙，有效地解決了換向閥直接安裝于蓄熱式燒嘴上容易出超溫?fù)p壞的問題。因此，特別適用于蓄熱式加熱爐煤氣的快速換向。

2.執行標準

LS系列盤式快速換向閥、切斷閥 Q/320211AUK01-2011。

3.主要技術參數

規格范圍	DN80~1000mm	單程動作時間	<2 s
適用介質	空氣、煤氣、煙氣	許用環境溫度	-10~+60℃
許用介質壓力	<0.012MPa	驅動介質壓力	壓縮空氣或氮氣>0.4MPa
許用介質溫度	-10~+250℃	執行機構形式	氣缸

4.外形圖及連接尺寸

4.2 LSP23Z型

LSP23三通快速換向閥

規格	A	B	C	D1	D2	L1	L2	L3	H1	H2	H3	n	d	m	k
DN150	100	220	20	225	260	420	760	820	160	435	910	8	18	4	24
DN200	130	260	20	280	320	480	880	940	180	505	1044	8	18	4	24
DN250	160	300	20	335	360	550	980	1039	195	555	1207	12	18	4	24
DN300	195	330	20	395	440	620	1160	1220	230	650	1447	12	23	4	24
DN350	200	350	20	445	485	660	1200	1260	240	685	1507	12	23	4	24
DN400	225	385	20	495	535	700	1340	1400	255	770	1648	16	23	4	30
DN450	250	433	24	550	595	850	1490	1550	304	869	1757	16	23	4	30
DN500	300	485	24	600	645	900	1640	1700	329	949	1969	16	23	4	30

DN550	325	510	24	650	695	950	1740	1800	354	1024	2092	20	23	4	30
DN600	350	535	24	705	755	1000	1840	1900	384	1104	2235	20	26	4	30
DN700	530	625	24	810	860	1100	1760	2050	434	1254	2479	24	26	4	30
DN800	530	625	24	920	975	1200	1830	2150	479	1399	2770	24	30	4	30
DN900	565	675	24	1020	1075	1300	2040	2400	529	1549	3050	24	30	4	30
DN1000	680	810	24	1120	1175	1400	2280	2650	579	1699	3280	28	30	4	30

閥門流量系數C值

規格DN(mm)	100	150	200	250	300	350	400
流量系數C	1200	1800	2300	3500	3900	5500	7400
規格DN(mm)	450	500	600	700	800	900	1000
流量系數C	9100	11500	17000	23900	31900	41000	49000

安裝須知

1、LSP23系列閥門安裝接管時介質流向必須與閥門流向標志一致。

2、閥門安裝時氣缸必須處于垂直狀態。

3、閥門安裝時周圍需留出足夠的操作空間。

4、法蘭連接尺寸標準：GB9119-2000、PN0.6MPa、RF系列。

注意事項

1、輸送介質所含的塵土及硬質細粒不大于100mg/m3；

2、當輸送介質含腐蝕性氣體時，訂貨時需特別注明。

3、驅動氣缸的壓縮空氣應經氣動三大件處理后接入，正常工作壓力處于0.4－0.6MPa之間。

4、當環境溫度低于4℃時，應對壓縮空氣干燥處理或使用不含水氮氣。

5、油霧器內不得缺潤滑油（長江以南地區30#機械油，長江以北地區15#機械油）。

維護保養

保養項目	閥桿	油霧器	位置開關	閥桿密封圈	閥板密封圈	閥體內腔
保養內容	涂潤滑油	加油	檢查、緊固	檢查、更換	檢查、更換	清灰
保養周期	一周	一周	一月	二月	二月	六月

電控接線圖

LSP23系列
