LSP23三通快速換向閥

產品分類：換向閥

訂購熱線：0510-88818999

跟此產品相關的產品

: LSP23N型三通快速換向閥

: LSP23V型三通快速換向閥

: LSP23A型三通快速換向閥

產品詳情

產品展示 /PRODUCT EXHIBITION

1.概述

LSP23三通快速換向閥適用于鋼鐵冶金，石油化工，有色冶金，機械行業的各種蓄熱式工業爐窯的換向裝置上，作為蓄熱式高溫燃燒器的煤氣或空氣與煙氣的切換。該系列閥結構簡單、運動件少、以密封可靠、動作時間短、無泄漏、工作壽命長等優點。它有先快速截止后快速換向功能，可以實現超溫快速切斷排煙，有效地解決了換向閥直接安裝于蓄熱式燒嘴上容易出超溫?fù)p壞的問題。因此，特別適用于蓄熱式加熱爐煤氣的快速換向。

2.執行標準

LS系列盤式快速換向閥、切斷閥 Q/320211AUK01-2011。

3.主要技術參數

規格范圍	DN80~1000mm	單程動作時間	<2 s
適用介質	空氣、煤氣、煙氣	許用環境溫度	-10~+60℃
許用介質壓力	<0.012MPa	驅動介質壓力	壓縮空氣或氮?dú)?gt;0.4MPa
許用介質溫度	-10~+250℃	執行機構形式	氣缸

4.外形圖及連接尺寸

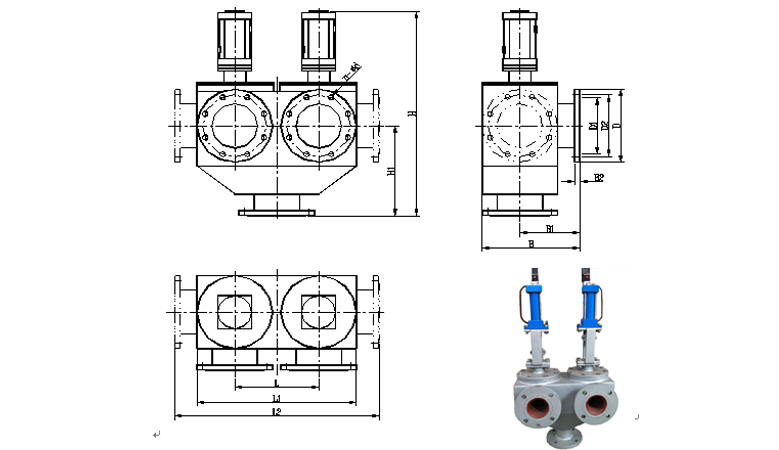

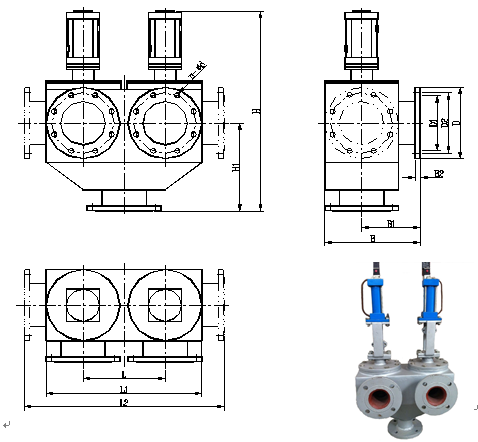

4.1 LSP23F型

LSP23三通快速換向閥

規格	H	H1	L1	L	L2	B	B1	B2	D	D1	D2	n	d
DN100	610	270	455	235	611	298	188	18	210	145	170	4	18
DN150	700	330	560	295	720	345	212.5	20	265	200	225	8	18
DN200	820	380	650	335	814	397	240	22	320	255	280	8	18
DN250	940	425	745	380	913	450	267	24	375	310	335	12	18
DN300	1050	495	870	450	1040	500	294	24	440	362	395	12	23
DN350	1150	550	965	495	1140	560	320	26	490	412	445	12	23
DN400	1250	610	1070	550	1246	608	348	28	540	462	495	16	23
DN450	1360	680	1175	610	1350	653	370.5	28	595	518	550	16	23
DN500	1420	760	1280	670	1540	710	400	28	645	568	600	16	23

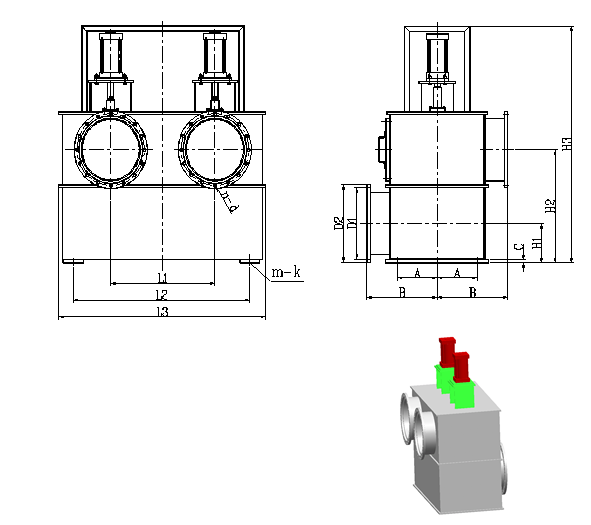

4.2 LSP23Z型

LSP23三通快速換向閥

規格	A	B	C	D1	D2	L1	L2	L3	H1	H2	H3	n	d	m	k
DN150	100	220	20	225	260	420	760	820	160	435	910	8	18	4	24
DN200	130	260	20	280	320	480	880	940	180	505	1044	8	18	4	24
DN250	160	300	20	335	360	550	980	1039	195	555	1207	12	18	4	24
DN300	195	330	20	395	440	620	1160	1220	230	650	1447	12	23	4	24
DN350	200	350	20	445	485	660	1200	1260	240	685	1507	12	23	4	24
DN400	225	385	20	495	535	700	1340	1400	255	770	1648	16	23	4	30
DN450	250	433	24	550	595	850	1490	1550	304	869	1757	16	23	4	30
DN500	300	485	24	600	645	900	1640	1700	329	949	1969	16	23	4	30

DN550	325	510	24	650	695	950	1740	1800	354	1024	2092	20	23	4	30
DN600	350	535	24	705	755	1000	1840	1900	384	1104	2235	20	26	4	30
DN700	530	625	24	810	860	1100	1760	2050	434	1254	2479	24	26	4	30
DN800	530	625	24	920	975	1200	1830	2150	479	1399	2770	24	30	4	30
DN900	565	675	24	1020	1075	1300	2040	2400	529	1549	3050	24	30	4	30
DN1000	680	810	24	1120	1175	1400	2280	2650	579	1699	3280	28	30	4	30

閥門流量系數C值

規格DN(mm)	100	150	200	250	300	350	400
流量系數C	1200	1800	2300	3500	3900	5500	7400
規格DN(mm)	450	500	600	700	800	900	1000
流量系數C	9100	11500	17000	23900	31900	41000	49000

4.3 LSP23A型

LSP23A型

規格	A1	A2	B1	B2	H1	H2	D1	D2	n	d
DN250	400	820	720	320	700	450	370	335	12	18
DN300	480	960	815	360	760	500	435	395	12	23
DN350	560	1120	875	380	820	550	445	490	12	23
DN400	610	1220	925	400	880	600	495	540	16	23

閥門流量系數C值

規格DN(mm)	250	300	350	400
流量系數C	3500	3900	5500	7400

4.4 LSP23V型

LSP23V型

規格	A	B	L	H1	H2	D1	D2	n	d
DN250	800	800	450	510	900	335	375	12	18
DN300	900	900	500	560	980	395	440	12	23
DN350	1000	1000	550	665	1090	445	490	12	23
DN400	1120	1120	610	760	1230	495	540	16	23

閥門流量系數C值

規格DN(mm)	250	300	350	400
流量系數C	3500	3900	5500	7400

4.5 LSP23N型

LSP23N型

規格	B1	B2	H1	H2	L1	L2	D1	D2	n	d
DN400	600	1160	1005	1095	1060	520	495	535	16	23

閥門流量系數C值

規格DN(mm)	400
流量系數C	7400

安裝須知

1、LSP23系列閥門安裝接管時介質流向必須與閥門流向標志一致。

2、閥門安裝時氣缸必須處于垂直狀態。

3、閥門安裝時周圍需留出足夠的操作空間。

4、法蘭連接尺寸標準：GB9119-2000、PN0.6MPa、RF系列。

注意事項

1、輸送介質所含的塵土及硬質細粒不大于100mg/m3；

2、當輸送介質含腐蝕性氣體時，訂貨時需特別注明。

3、驅動氣缸的壓縮空氣應經氣動三大件處理后接入，正常工作壓力處于0.4－0.6MPa之間。

4、當環境溫度低于4℃時，應對壓縮空氣干燥處理或使用不含水氮?dú)狻?nbsp;

5、油霧器內不得缺潤滑油（長江以南地區30#機械油，長江以北地區15#機械油）。

維護保養

保養項目	閥桿	油霧器	位置開關	閥桿密封圈	閥板密封圈	閥體內腔
保養內容	涂潤滑油	加油	檢查、緊固	檢查、更換	檢查、更換	清灰
保養周期	一周	一周	一月	二月	二月	六月

電控接線圖

LSP23系列

換向閥、快切閥設備主要應用企業：

寶鋼、沙鋼、濟鋼、首鋼、三鋼、天鋼、包鋼、宣鋼、新余鋼鐵、南鋼、梅鋼、錫鋼、青島鈺也、貴陽特殊鋼、新?lián)徜?、長治鋼鐵公司、承德鋼鐵公司、崇利鋼鐵廠、唐山半壁店鋼廠、唐山銀豐鋼鐵公司、唐山寶新鋼鐵公司、津西鋼鐵公司、遵化鋼鐵公司、江蘇鐵本鋼鐵公司、石家莊鹿泉鋼廠、鄭州增奇新鋼鐵公司、無錫西姆萊斯鋼管有限公司、無錫宏達重型鍛件廠、濮陽耐火材料廠、蕪湖鑄管有限公司(蕪湖鋼鐵廠)；

酒鋼集團蘭泰公司榆中鋼鐵廠、大連金牛股份有限公司中型材廠、邯鄲縱橫鋼鐵有限公司、寧夏恒力集團有限公司、常州中興建材廠(中天鋼鐵)；浙江衢州元立金屬制品有限公司、江陰蝙蝠金屬制品有限公司、西寧特殊鋼股份有限公司（棒材）、唐山安泰鋼鐵有限公司、江陰華西熱帶廠、北方重工集團特鋼公司、漢中鋼鐵有限公司熱軋帶鋼、江蘇長強鋼鐵有限公司、無錫新三洲鋼業有限公司、無錫帆勇液壓管有限公司、襄汾縣新金山特鋼有限公司；

無錫斯貝歇爾鋼管有限公司、酒鋼集團翼鋼責任有限公司、河北吉泰特鋼集團有限公司、大冶華鑫鋼業有限公司、上海九天鋼鐵有限公司、唐山泰豐中板有限公司、福建三金鋼鐵有限公司、無錫華麗特種鋼管有限公司、陜西略陽鋼鐵有限責任公司、撫順佳業機械制造有限公司、沈陽市長城工業電爐廠、貴陽特殊鋼有限責任公司、山東日照鋼鐵有限公司、華菱漣鋼、新冶特鋼有限公司無縫管廠、無錫金聲鍛造有限公司等。

換向閥、快切閥設備主要選用單位：

中冶賽迪工業爐有限公司；中冶東方工程技術有限公司；中冶華天南京工業爐有限公司；中冶南方（武漢）威仕工業爐有限公司；中冶東方工程技術有限公司秦皇島研究設計院；中冶東方工程技術有限公司包頭貝瑞工業爐分公司、寶鋼設計院；北京科技大學；北京金信合達能源科技有限公司；鞍鋼設計院，首鋼設計院；黑龍江省冶金設計規劃院；北京賽恩立特工程技術有限公司；天津賽洋工業爐有限公司等、鄭州中能科技發展有限公司、天津市洪瑞節能設備有限公司。
